Descriptif

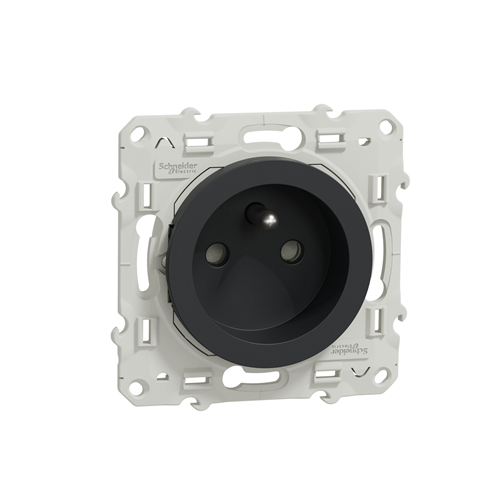

Caractéristiques techniques principales de ce mécanisme Schneider Odace :
- Gamme de produit : Odace
- Type de produit : prise électrique avec éclipses
- Type d'équipement : mécanisme avec support de fixation
- Montage : pose encastrée
- Nombre de pôles : 2P + T
- Couleur : anthracite
- Inclus capot de protection souple et translucide
Données complémentaires prises Odace anthracite :
- Courant assigné : 16A
- Tension : 250V
- Durée de vie : 5000 cycles
- Protection :
- IP : IP21
- Tenue aux chocs : IK04
- Conforme à la NF C 61-314
- Matières :
- Couvercle du mécanisme : plastique haute résistance :
- Cadre du support : PBT (polybutylene terephthalate)
- Boitier : PC (polycarbonate)
- Dimensions de la prise :
- Hauteur : 71mm
- Largeur : 71mm
- Profondeur : 44mm
- Profondeur encastrement : 28mm
Caractéristiques pour l'installation du mécanisme :
- Mode de fixation : par vis (possibilité d'installation par griffes avec la référence SCHS520690)
- Possibilité d'un repiquage
- Raccordement : bornes auto
- Capacité de serrage des bornes :
- 1 x 1,5...2 x 4 mm² pour rigide câble(s)
- 1 x 1,5...2 x 4 mm² pour multibrins câble(s)
- 1 x 1,5...2 x 4 mm² pour souple câble(s)
- Longueur du dénudage : 12mm
- Équipée de 6 bornes auto à l'arrière du mécanisme (2 neutres, 2 phases, 2 terres), cette prise de courant standard doit être installée dans une boite d'encastrement de minimum 40 mm de profondeur.
